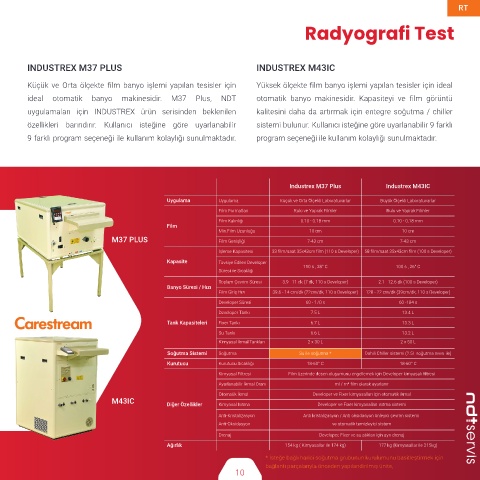

Page 13 - NDT Servis | Online Katalog
P. 13
RT
Radyografi Test
INDUSTREX M37 PLUS INDUSTREX M43IC
Küçük ve Orta ölçekte film banyo işlemi yapılan tesisler için Yüksek ölçekte film banyo işlemi yapılan tesisler için ideal
ideal otomatik banyo makinesidir. M37 Plus, NDT otomatik banyo makinesidir. Kapasiteyi ve film görüntü
uygulamaları için INDUSTREX ürün serisinden beklenilen kalitesini daha da artırmak için entegre soğutma / chiller
özellikleri barındırır. Kullanıcı isteğine göre uyarlanabilir sistemi bulunur. Kullanıcı isteğine göre uyarlanabilir 9 farklı
9 farklı program seçeneği ile kullanım kolaylığı sunulmaktadır. program seçeneği ile kullanım kolaylığı sunulmaktadır.
Industrex M37 Plus Industrex M43IC
Uygulama Uygulama Küçük ve Orta Ölçekli Laboratuvarlar Büyük Ölçekli Laboratuvarlar
Film Formatları Rulo ve Yaprak Filmler Rulo ve Yaprak Filmler
Film Kalınlığı 0.10 - 0.18 mm 0.10 - 0.18 mm
Film
Min.Film Uzunluğu 10 cm 10 cm
M37 PLUS Film Genişliği 7-43 cm 7-43 cm
İşleme Kapasitesi 33 film/saat 35x43cm film (110 s Developer) 58 film/saat 35x43cm film (100 s Developer)
Kapasite Tavsiye Edilen Developer
110 s , 28° C 100 s , 26° C
Süresi ve Sıcaklığı
Toplam Çevrim Süresi 3.9 - 11 dk (7 dk, 110 s Developer) 2.1 - 12.6 dk (100 s Developer)
Banyo Süresi / Hızı
Film Giriş Hızı 39.6 - 14 cm/dk (22cm/dk, 110 s Developer) 128 - 22 cm/dk (39cm/dk, 110 s Developer)
Developer Süresi 60 - 170 s 60 -184 s
Developer Tankı 7.5 L 13.4 L
Tank Kapasiteleri Fixer Tankı 6.7 L 13.3 L
Su Tankı 6.6 L 13.2 L
Kimyasal İkmal Tankları 2 x 30 L 2 x 50 L
Soğutma Sistemi Soğutma Su ile soğutma * Dahili Chiller sistemi (2.5L soğutma sıvısı ile)
Kurutucu Kurutucu Sıcaklığı 18-60° C 18-60° C
Kimyasal Filtresi Film üzerinde desen oluşumunu engellemek için Developer kimyasalı filtresi
Ayarlanabilir İkmal Oranı ml / m² film olarak ayarlanır
Otomatik İkmal Developer ve Fixer kimyasalları için otomatik ikmal
M43IC Diğer Özellikler Kimyasal Isıtma Developer ve Fixer kimyasalları ısıtma sistemi
Anti-Kristalizasyon Anti kristalizasyon / Anti oksidasyon önleyici çevrim sistemi
Anti-Oksidasyon ve otomatik temizleyici sistem
Drenaj Developer, Fixer ve su atıkları için ayrı drenaj
Ağırlık 154 kg ( Kimyasallar ile 174 kg) 177 kg (Kimyasallar ile 215kg)
* İsteğe bağlı harici soğutma grubunun kurulumunu basitleştirmek için
bağlantı parçalarıyla önceden yapılandırılmış ünite,
10
